Leírás

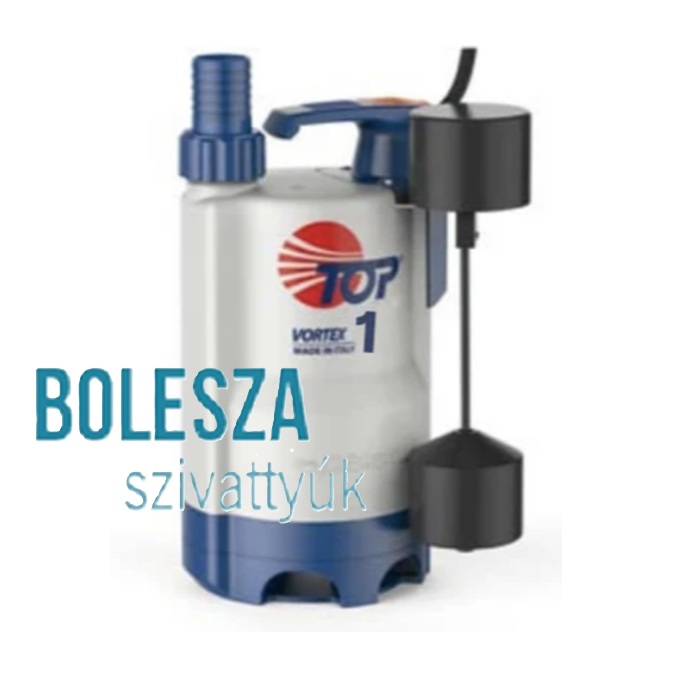

PEDROLLO TOP1-VORTEX/GM-10 merülő szivattyú
A PEDROLLO TOP1-VORTEX/GM-10 merülő szivattyúk szennyezett, és az alkatrészekre, kémiailag semleges víz szivattyúzására alkalmas.
Az alkalmazott konstrukciós megoldások, garantálják az egyszerű és biztonságos működést, köszönhetően a teljes motorhűtésnek és a kettős tengelytömítésnek.
Használata a háztartásban javasolt, szennyezett víz eltávolítására és tartályok, valamint gyűjtőmedencék ürítésére.
A víz maximum Ø 20 mm lebegő szilárd szennyeződést tartalmazhat.
Kiválóan alkalmas – akár +40 C° (, de maximum 3 perc időtartamra akár + 90°C) hőmérsékletű szennyezett vizek átemelésére.
Beépített úszókapcsolója valamint üzembiztonsága alkalmassá teszi a rögzített és az automata üzemmódra is.

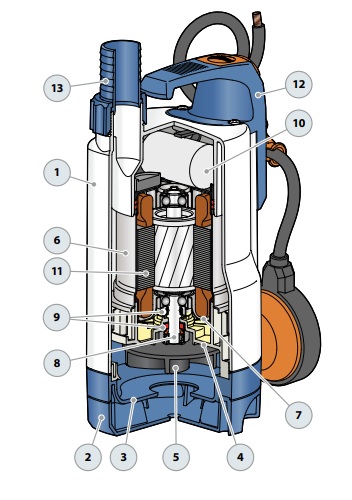

PEDROLLO TOP VOTRTEX felépítése
1 Szivattyúhá :Technopolimer.
2 Szívórács: Technopolimer.
3 Szívóház fedél: Technopolimer.
4 Diffúzor: Technopolimeri.
5 PEDROLLO TOP járókerék: VORTEX típusú, technopolimerből.
6 Mototartó: Rozsdamentes acél AISI 304.
7 Motoház fedél: Rozsdamentes acél AISI 304.
8 Motor tengely: Rozsdamentes acél AISI 431.
9 Kettős tengelytömítés közbeiktatott olajkamrával.
– STA-12R Ø 12 mm Kerámia / Grafit és NBR, valamint
– Tömítő gyűrű Ø 12 x Ø 19 x H 5 mm.
10 Kondenzátor
11 PEDROLLO motor: Egyfázisú 230 V – 50 Hz a tekercselésbe beépített hőkioldós védelemmel.
– Folyamatos működés S1 és a
– Szigetelés: F osztály
– Védelem: IP X8
12 Fogantyú
Felszereltség:
– GM szintkapcsoló (, vagy külső úszókapcsoló).
– “H07 RN-F” típusú 5 méteres tápvezeték Schuko villásdugóval.
13 Tömlőcsatlakozó Ø 35 mm.
PEDROLLO TOP felhasználási korlátok
– Folyadék hőmérséklete +40 °C -ig
– Merülési mélység 3 m-ig a víz szintje alá
– Lebegő szilárd szennyeződés áteresztése Ø 20 mm, és az
– Ürítési szint 25 mm a fenéktől számítva.
– Folyamatos működés S1
TOP-VORTEX szivattyúk eredeti leírása
PEDROLLO TOP1 VORTEX GM robbantott ábra
48TOPV11A1SJR-10
