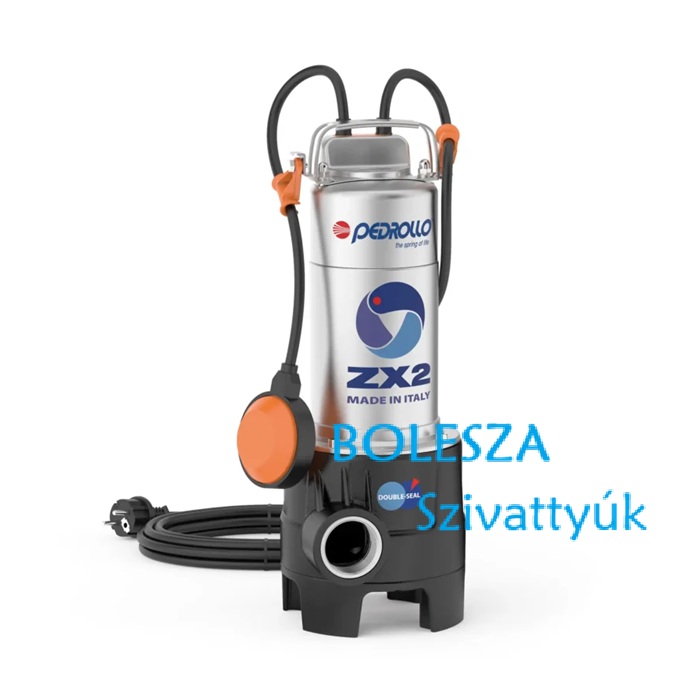

PEDROLLO ZXm 2/30 merülőszivattyú, 10 m
A PEDROLLO ZXm 2/30 merülőszivattyú, 10 m ÜZEMBE HELYEZÉSE és HASZNÁLATA
A ZX szivattyúk a háztartásban történő vízmentesítésre készültek, alkalmasak – a VORTEX járókeréknek köszönhetően –
legfeljebb D40 mm részeket átmérőjű lebegő szilárd tartalmazó erősen szennyezett víz ürítésére.
Egyszerű telepítésük és üzembiztosságuk alkalmassá teszi őket a rögzített telepítésre és automatikus üzemre.

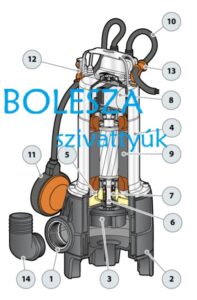

PEDROLLO ZXm FELÉPÍTÉSE
1 Szivattyúház: Üvegszállal megerősített technopolimér, menetes csatlakozóval ellátva ISO 228/1 (5 év garancia).
2 Talpak: Üvegszállal megerősített technopolimér.
3 Járókerék: Vortex típusú üvegszállal megerősített technopolimér.
4 Motortartó Rozsdamentes acél AISI 304.
5 Motorház fedél Rozsdamentes acél AISI 304.
6 Motortengely Rozsdamentes acél AISI 431.
7 Kettős tengelytömítés közbeiktatott olajkamrával
Tengelytömítés: Pozíció Anyagok MG1-14D SIC Ø 14 mm és a
Motor oldal SiC / Grafit / NBR Szivattyú oldal SiC / SiC / NBR.
8 Kondenzátor
9 Elektromos motor Egyfázisú 230 V – 50 Hz a tekercselésbe beépített hőkioldós védelemmel
– Szigetelés: F osztály és a
– Védelem: IP X8
10 Tápvezeték “H07 RN-F” típus Schuko villásdugóval, külön rendelésre 10 méter hosszúságú
11 PEDROLLO ZXm Külső úszókapcsoló.
12 Billenőszerkezet az úszókábelhez Szabadalmazási szám n° IT0001428923
13 Tápvezeték feszültségmentesítés Szabadalmazási szám° EP2313658
14 TömlőcsatlakozóØ 50 mm (szerepel a kínálatban)

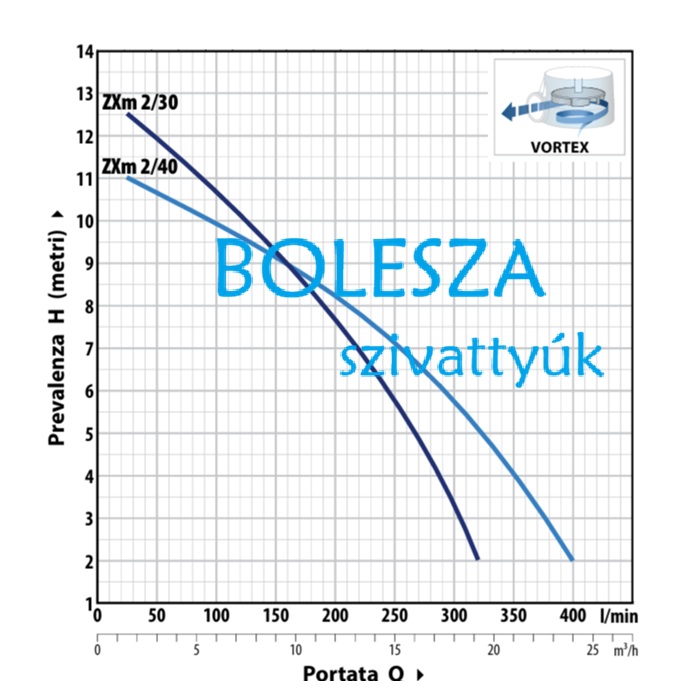

Teljesítménytartomány:
- Szállított mennyiség 400 l/min (24,0 m³/h) -ig
- Emelési magasság 13 m -ig
Használati korlátok:
- Folyadék hőmérséklete +40 °C -ig
• Merülési mélység 5 m-ig a víz szintje alá.
• Lebegő szilárd szennyeződés áteresztése Ø 30 mm és az
• Ürítési szint 50 mm a fenéktől számítva.
• Folyamatos üzemmód esetén minimális merülési mélység 240 mm
PEDROLLO ZXm 2/30 robbantott ábra ( – verzió )
PEDROLLO ZX2 VORTEX szivattyúk eredeti leírása
