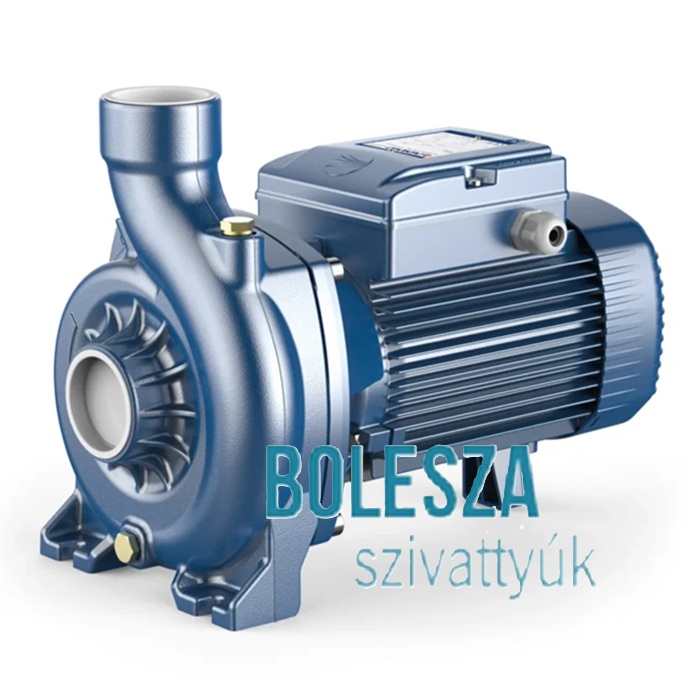

PEDROLLO NGA 1A szennyezett-víz szivattyú, nyitott járókerékkel, 400 V
PEDROLLO NGA 1A szennyezett-víz szivattyú.
Öntvényből készült, nyitott járókerékkel ellátott centrifugális szivattyúk, ideálisak szennyezett folyadékok átemelésére.
A PEDROLLO NGA – t olyan víz és folyadékok szivattyúzására ajánljuk, amelyek kémiailag nem agresszívek és szivattyú anyagát nem támadják meg.
A nyitott járókerék konstrukciós megoldása lehetővé teszi, hogy a szennyeződésekkel viszonylag teli folyadékok szivattyúzását a járókerék eltömődésének veszélye nélkül.
A PEDROLLO NGA különösen alkalmas nem teljesen tiszták folyadékok szivattyúzására, garantálva a szilárd részek ( típustól függően ) 12, vagy 20 mm-ig terjedő áthaladását, és ezért olyan alkalmazásokhoz, mint a csatornákból, folyókból, valamint tartályokból stb. történő szállítás.
A PEDROLLO NGA szivattyúkat jól szellőző és rossz időjárástól más módon védett zárt helyeken kell telepíteni.
Folyadék típusa: Tiszta víz
NGA felhasználása: háztartási, polgári, ipari, mezőgazdasági
Felhasználás: mosórendszerek, valamint vízellátás
Tipológia: felszíni
Család: centrifugák

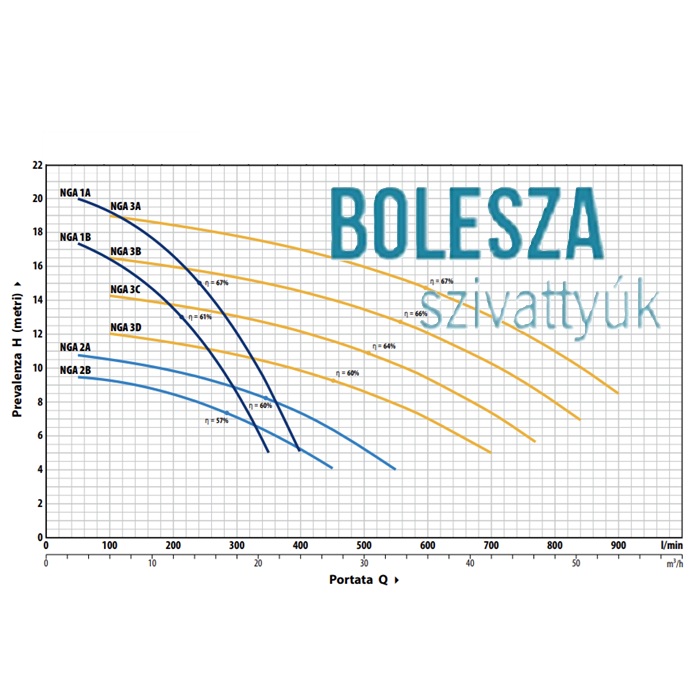

Teljesítmények:
– Átfolyási sebesség akár 900 l / perc (54,0 m³ / h)
– Emelőmagasság 20,50 m-ig
A PEDROLLO NGA alkalmazási korlátai:
Folyadék hőmérséklete -10°C és +90°C között
Környezeti hőmérséklet -10°C és +40°C között
Manometrikus szívómagasság 7 m-ig
Maximális nyomás a szivattyútestben:
– 6 bar NGAm 1 és NGAm 2 esetén
– 10 bar NGAm 3 esetén
- A PEDROLLO NGA lebegő szilárd anyagok áteresztőképessége:
– Ø 12 mm NGA 1 és NGA 2 esetén
– Ø 20 mm NGA 3 esetén

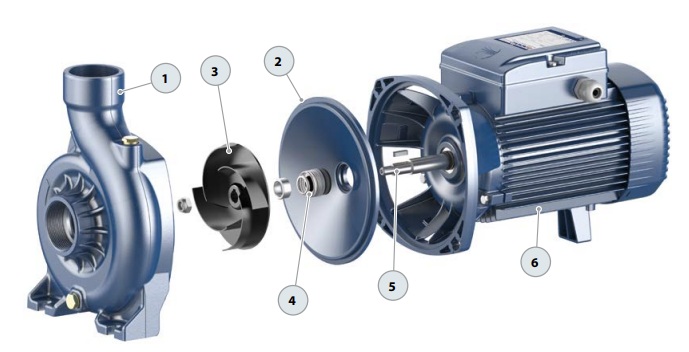

A PEDROLLO NGA felépítése
1 Kataforézis eljárással kezelt öntvény JL 250, menetes csatlakozókkal ISO 228/1.
2 Öntvény JL 200 az NGA3-hoz, rozsdamentes acél AISI 304 az NGA1 és az NGA2 esetében.
3 Nyitott járókerék rozsdamentes acélból AISI 316 (2024. januártól).
4 NGA1 és NGA2 AR-14 Ø 14 mm Kerámia / Grafit valamint NBR.
– NGA3 FN-18 Ø 18 mm Grafit / Kerámia és NBR.
5 Motortengely Rozsdamentes acél AISI 431.
6 Elektromos motor NGAm: egyfázísú 230 V – 50 Hz a tekercselésbe épített hőkioldós védelemmel.
NGA: háromfázísú 230/400 V – 50 Hz.
※ Az elektromos szivattyúk nagy hatékonyságú motorokkal vannak felszerelve (IEC 60034-30-1).
IE2 hatékonysági osztály az egyfázísú modellek esetén és
IE3 hatékonysági osztály a háromfázisú modellek esetén.
Folyamatos működés S1
PEDROLLO NGA szivattyúk leírása
NGA 2A “-” robbantott ábra
PEDROLLO NGA szivattyúk leírása
NGA 1A “J” robbantott ábra
44GEX51AA
