Leírás
PEDROLLO VXCm 10/45 szennyvízszivattyú, beépített úszókapcsolóval
PEDROLLO VXCm 10/45 szennyvízszivattyú, VXC sorozat szivattyúinak gyártásánál jelentős vastagságú öntvényt használnak, melyet a nagyfokú szilárdság és kopásállóság jellemez, valamint VORTEX típusú járókerékkel vannak ellátva.
A PEDROLLO VXC szivattyúhoz felhasznált anyagok, rendkívüli szilárdsággal és kopásállósággal bírnak, ezért különösen alkalmasak hosszú ideig tartó és folyamatos üzemeltetésre.
Javasoltak a lebegő szilárd részeket tartalmazó szennyvíz, valamint iszapos víz, és erősen szennyezett vízhez.
PEDROLLO VXC teljesítményadatok
– Szállítási teljesítmény 650 l/perc-ig (39 m3/h), és
– Emelési magasság 14 m-ig
– Emelési magasság 14 m-ig
Használati korlátok és kritériumok
• Merülési mélység: 10 m a víz szintje alá (megfelelő hosszúságú tápvezetékkel) és a
• Folyadékhőmérséklet: +40 °C -ig.
• Lebegő szilárd szennyeződések áteresztése:
– Ø 40 mm a VXC /35 esetében, valamint
– Ø 50 mm a VXC /45 esetében.
• Minimális merülési mélység folyamatos üzemeléshez: 305 mm
• Folyadékhőmérséklet: +40 °C -ig.
• Lebegő szilárd szennyeződések áteresztése:
– Ø 40 mm a VXC /35 esetében, valamint
– Ø 50 mm a VXC /45 esetében.
• Minimális merülési mélység folyamatos üzemeléshez: 305 mm

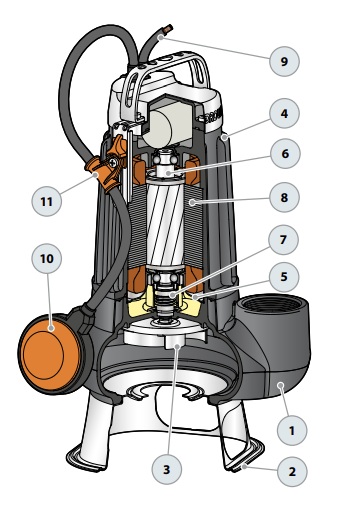

A PEDROLLO VXC felépítése
1 Szivattyúház: Kataforézises eljárással kezelt öntvény, menetes csatlakozóval ISO 228/1.
2 Szivattyú talp: Rozsdamentes acél AISI 304.
3 Járókerék: VORTEX típusú, rozsdamentes acél AISI 304.
4 PEDROLLO VXC motortartó: Önvény katafórikus kezeléssel.
5 Motorház fedél: Rozsdamentes acél AISI 304.
6 Motortengely: Rozsdamentes acél AISI 431.
7 Kettős tengelytömítés közbeiktatott olajkamrával.
– Motor oldal: MG1-14D SIC Szilícium-karbid / Grafit és NBR.
– Szivattyú oldal Szilícium-karbid / Szilícium-karbid és NBR.
8 PEDROLLO VXC motor
– VXCm: Egyfázisú 230 V – 50 Hz, tekercselésbe beépített hővédelemmel
– VXC: Háromfázisú 400 V – 50 Hz.
– Szigetelés: F osztály és
– Védelem: IP X8.
9 PEDROLLO VXC Hálózati kábel: 10 fm “H07 RN-F” típusú
(Schuko villásdugóval, csak egyfázisú változatokhoz).
10 Úszókapcsoló: de csak egyfázisú verziók esetében.
11 Billenőszerkezet az úszókábelhez (csak egyfázisú verziók esetében).
2 Szivattyú talp: Rozsdamentes acél AISI 304.
3 Járókerék: VORTEX típusú, rozsdamentes acél AISI 304.
4 PEDROLLO VXC motortartó: Önvény katafórikus kezeléssel.
5 Motorház fedél: Rozsdamentes acél AISI 304.
6 Motortengely: Rozsdamentes acél AISI 431.
7 Kettős tengelytömítés közbeiktatott olajkamrával.
– Motor oldal: MG1-14D SIC Szilícium-karbid / Grafit és NBR.
– Szivattyú oldal Szilícium-karbid / Szilícium-karbid és NBR.
8 PEDROLLO VXC motor
– VXCm: Egyfázisú 230 V – 50 Hz, tekercselésbe beépített hővédelemmel
– VXC: Háromfázisú 400 V – 50 Hz.
– Szigetelés: F osztály és
– Védelem: IP X8.
9 PEDROLLO VXC Hálózati kábel: 10 fm “H07 RN-F” típusú
(Schuko villásdugóval, csak egyfázisú változatokhoz).
10 Úszókapcsoló: de csak egyfázisú verziók esetében.
11 Billenőszerkezet az úszókábelhez (csak egyfázisú verziók esetében).
48SGV95E0A1U
